GIẢI PHÁP ỔN ĐỊNH ĐIỆN ÁP ĐẦU RA TẢI CHO TỦ NẠP 220/110VDC Ở MỨC SAI SỐ +/-1%

GIỚI THIỆU



Hệ thống điện DC (một chiều) có vai trò quan trọng trong các trạm biến áp và nhà máy điện. Nó cung cấp nguồn điện ổn định và có dự phòng cho các thiết bị khác nhau như các rơ le, các thiết bị đóng cắt…. Hệ thống DC cấu thành từ 01 hoặc 02 dàn ắc quy, và thường đi kèm 02 tủ nạp công nghiệp.

Hệ thống nguồn DC này phải luôn ổn định, nằm trong giới hạn cho phép để các thiết bị tải hoạt động ổn định



SỰ CẦN THIẾT CỦA VIỆC GIẢM ÁP HỆ THỐNG DC

Tìm hiểu cơ chế sạc của tủ nạp :



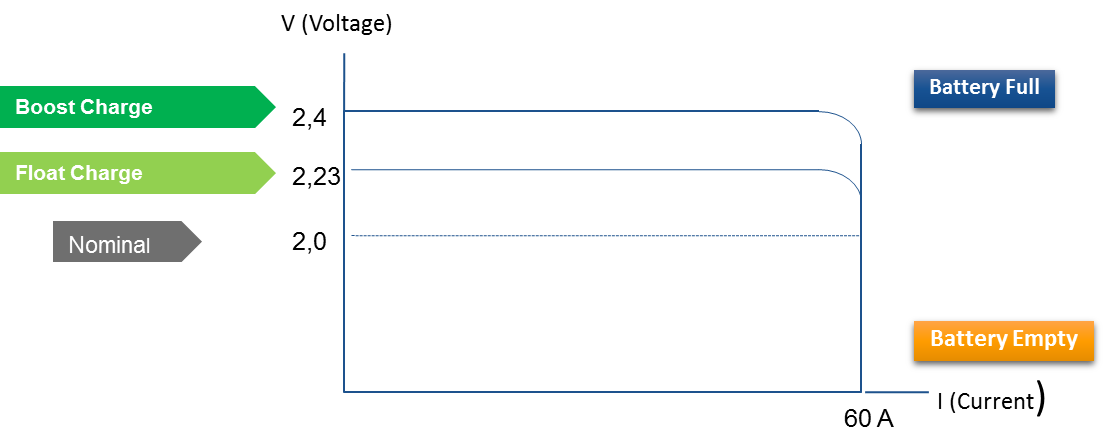

Hiện nay, hầu hết các loại tủ sạc đều có cơ chế sạc ắc quy dựa trên đặc tính, thông số của ắc quy, quá trình sạc được chia thành các giai đoạn, mỗi giai đoạn sẽ cung cấp mức điện áp sạc, dòng sạc ở mức khác nhau phù hợp với đặc tính, dung lượng của bình ắc quy, các giai đoạn này bao gồm:

- Giai đoạn 1 – Sạc Boost: Acquy sẽ được sạc với dòng điện không đổi, để đảm bảo acquy được xạc nhanh trong một thời gian ngắn, khi acquy đạt đến một mức điện áp nhất định, tủ nạp duy trì một điện áp (Boost) không đổi, dòng sạc sẽ giảm dần theo ngưỡng hấp thụ của ắc quy.
- Giai đoạn 2 – Sạc Float: sau khoảng thời gian acquy được sạc ở trạng thái sạc Boost, ắc quy đã gần đầy, lúc này bộ sạc sẽ chuyển sang giai đoạn sạc nổi (float charge), mức điện áp sạc sẽ được giảm xuống, dòng sạc cũng nhỏ hơn  giúp ắc quy đạt tới trạng thái 100% dung lượng và nhằm bù đắp phần dung lượng do acquy tự xả.



    1. Mức điện áp sạc là bao nhiêu, có phù hợp với thiết bị tải?

Điện áp nạp cấp cho ắc quy luôn phải đủ lớn để ắc quy luôn đầy.

Điện áp nạp luôn lớn hơn điện áp danh định của ắc quy.

Ví dụ : Đối với bình ắc quy axit 2V, điện áp danh định là 2VDC, khi đó điện áp sạc Float là 2,23 VDC; điện áp sạc Boost là 2,4 VDC. (tham khảo thông số theo hãng sản xuất ắc quy)

-  Với hệ thống 220VDC:  110 bình 2VDC, Điện áp danh định: 110 x 2  = 220VDC

-  Điện áp nạp Float: 110 x 2,23 =  245,3 VDC; Điện áp nạp Boost: 110 x 2.4 = 264 VDC.

Có thể thấy, khi thực hiện sạc Float hay sạc Boost, mức điện áp đưa ra đều cao hơn nhiều so điện áp danh định 220VDC.

Như vậy nếu thỏa mãn yêu cầu nạp của ắc quy thì điện áp lại lớn so với điện áp nuôi phụ tải. Nếu giảm điện áp để thỏa mãn yêu cầu của phụ tải thì ắc quy không no.



Vậy bài toán đặt ra là phải ổn định điện áp cấp ra tải.

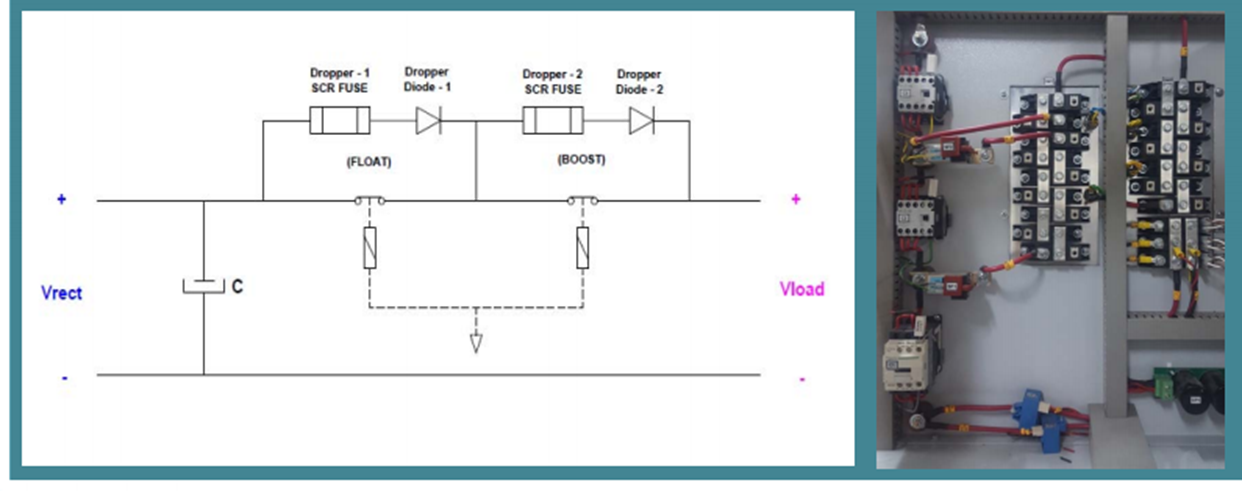

       a. Giảm áp bởi Diode -  DROPPER DIODE

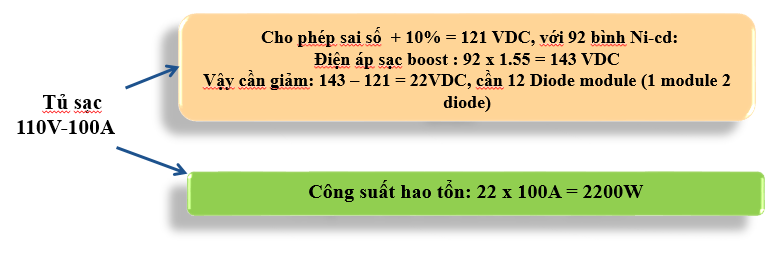

Giải pháp đơn giản nhất để giảm áp là sử dụng nhiều diode công suất mắc nối tiếp. Các tủ nạp PMI  đều có tùy chọn (option) này, còn gọi là giảm áp dùng Dropper Diode.





Giải pháp dùng Dropper diode có một số nhược điểm:

- Sử dụng nhiều diode công suất kèm theo bộ tản nhiệt.

- Phát sinh nhiệt.

- Biên độ giảm áp phụ thuộc vào dòng điện chạy qua diode, sử dụng nhiều diode dẫn dến tổn hao công suất càng lớn.



Giải pháp ổn áp sử áp sử dụng bộ biến đổi Buck Coverter - ổn định điện áp ra tải 220VDC +/-1%

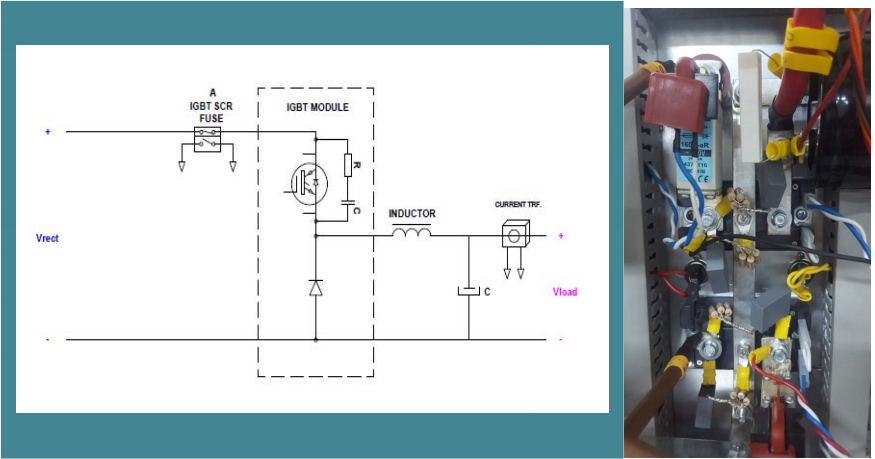

Một phương pháp mới sử dụng bộ biến đổi Buck Coverter để giảm áp được gọi là BUCK Dropper





Với công nghệ điều khiển IGBT để có thể kiểm soát điện áp và dòng đầu ra luôn ổn định. - Điện áp đầu ra ổn định 220VDC ±1%.

- Không có diode có nghĩa là giảm hao tổn công suất,  hiệu năng đạt 96 %.

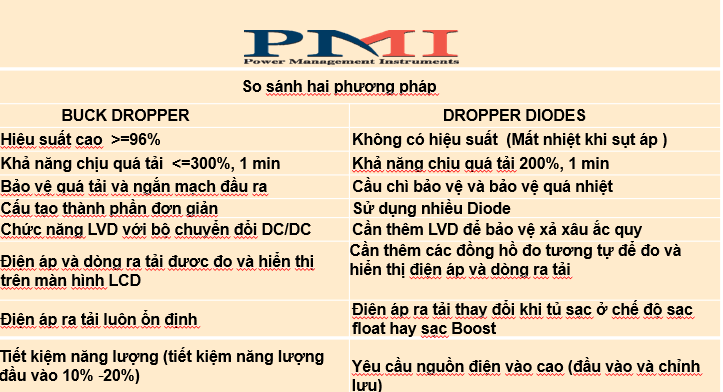

Phương pháp này có nhiều ưu điểm tốt hơn so với phương pháp Dropper Diode.

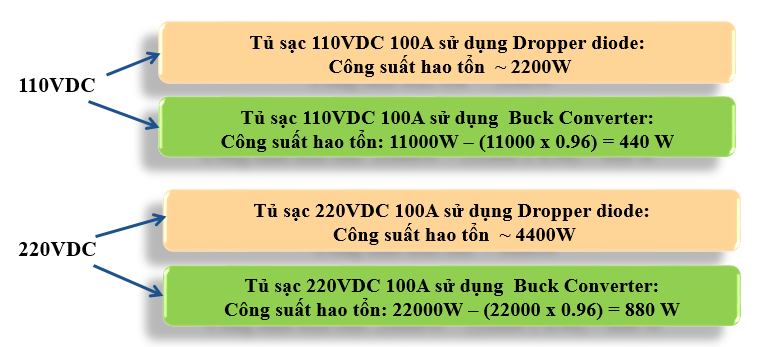

So sánh mức hao tổn công suất khi sử dụng 2 phương pháp:

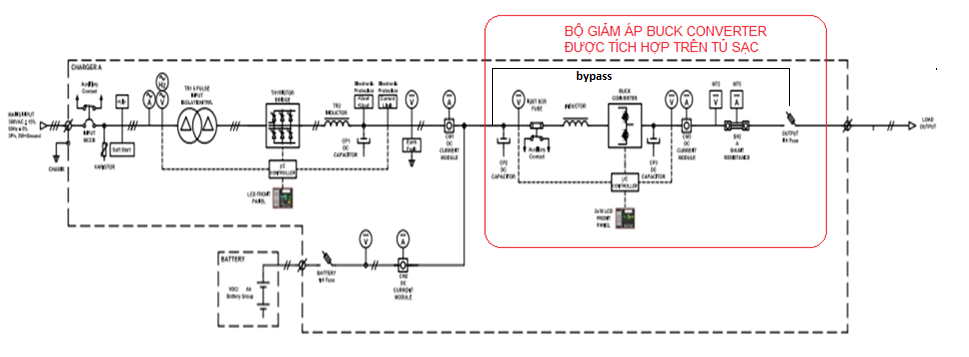

Sơ đồ nguyên lý tủ sạc sử dụng bộ giảm áp Buck – Converter.



Bộ giảm áp Buck – Converter được tích hợp. Sử dụng bộ điều khiển và màn hình riêng. Giám sát đầy đủ các thông số điện áp, dòng ra tải. Được thiết kế trong trường hợp gặp sự cố, nguồn DC sẽ được cấp trực tiếp qua đường Bypass.
